Sơ đồ, nguyên lý hoạt động của hệ thống âm thanh thông báo chung cư

Hệ thống âm thanh thông báo chung cư có nhiệm vụ đưa thông tin từ phòng điều hành đến đúng khu vực cần nghe như sảnh, hành lang, tầng hầm, khu tiện ích hay toàn bộ tòa nhà. Để làm được điều này, hệ thống không chỉ cần loa và amply mà còn phải có thiết bị điều khiển, phân vùng, xử lý tín hiệu và đường truyền phù hợp.

Hiểu được sơ đồ và nguyên lý hoạt động của hệ thống âm thanh thông báo chung cư sẽ giúp dễ hình dung cách các thiết bị phối hợp với nhau, đồng thời thuận tiện hơn khi lựa chọn cấu hình hoặc kiểm tra hệ thống trong quá trình sử dụng.

Sơ đồ hệ thống âm thanh thông báo chung cư gồm những gì?

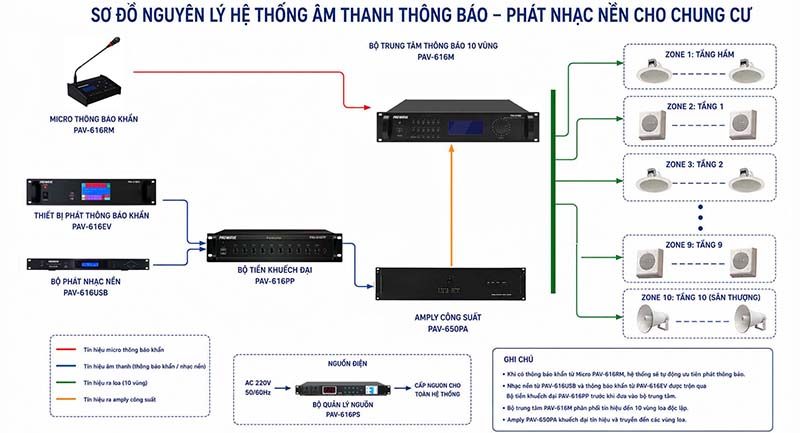

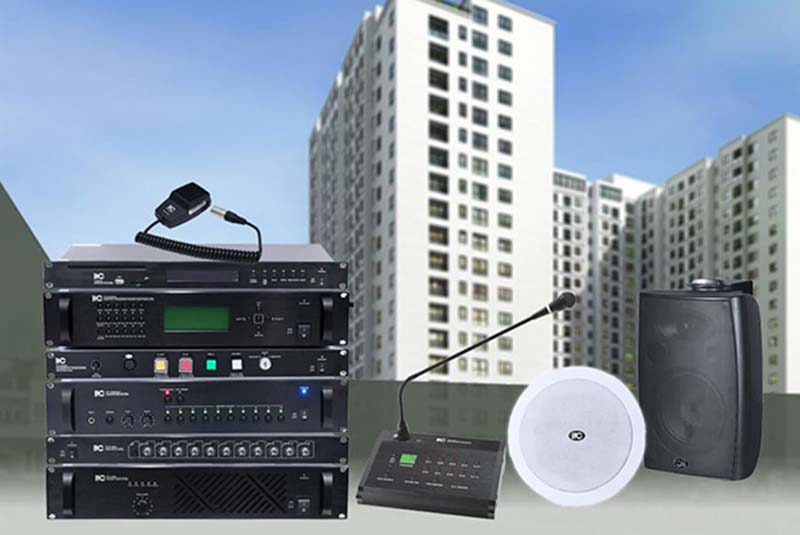

Một hệ thống thông báo chung cư thường được xây dựng theo chuỗi tín hiệu từ nguồn phát đến thiết bị đầu cuối. Sơ đồ cơ bản có thể hiểu như sau:

Micro thông báo / bộ phát nhạc / bản tin ghi sẵn
↓
Bộ điều khiển trung tâm hoặc mixer
↓
Bộ chọn vùng loa
↓
Amply công suất
↓
Đường dây loa 70V hoặc 100V
↓
Loa tại sảnh, hành lang, tầng hầm, khu tiện ích

Ở những hệ thống đơn giản, một số chức năng như chọn vùng, phát nhạc nền hoặc khuếch đại công suất có thể được tích hợp chung trong một thiết bị. Ngược lại, với chung cư lớn, các chức năng này thường được tách riêng để dễ quản lý, mở rộng và bảo trì.

Điểm đáng chú ý là tín hiệu không nhất thiết được phát tới toàn bộ loa cùng lúc. Ban quản lý có thể lựa chọn một tầng, một nhóm tầng hoặc toàn bộ tòa nhà tùy nội dung cần thông báo.

Nguồn âm thanh được đưa vào hệ thống từ đâu?

Mọi quá trình hoạt động đều bắt đầu từ nguồn tín hiệu. Trong chung cư, nguồn phổ biến nhất là micro thông báo đặt tại phòng bảo vệ, quầy lễ tân hoặc phòng điều hành.

Khi nhân viên nói vào micro, giọng nói được chuyển thành tín hiệu âm thanh và đưa tới thiết bị trung tâm. Tại đây, tín hiệu sẽ tiếp tục được xử lý trước khi chuyển tới amply và loa.

Ngoài micro, hệ thống có thể sử dụng nhiều nguồn khác như nhạc nền, tiếng chuông, file ghi âm hoặc các bản tin đã được cài đặt sẵn. Ví dụ, chung cư có thể phát nhạc nhẹ tại sảnh vào ban ngày, phát thông báo thu gom rác theo khung giờ cố định hoặc phát bản tin bảo trì thang máy khi cần.

Ở những hệ thống được lập trình sẵn, một số nội dung còn có thể tự động phát theo lịch mà không cần nhân viên trực tiếp sử dụng micro.

Bộ điều khiển trung tâm đóng vai trò gì?

Nếu coi toàn bộ hệ thống âm thanh thông báo như một mạng lưới thì bộ điều khiển trung tâm là nơi quyết định tín hiệu sẽ đi theo hướng nào.

Khi nhận tín hiệu từ micro hoặc nguồn nhạc, thiết bị này có thể điều chỉnh mức tín hiệu, chọn nguồn phát và xác định khu vực cần nhận thông báo. Với những hệ thống lớn hơn, bộ điều khiển còn quản lý mức độ ưu tiên giữa các nguồn âm thanh.

Ví dụ, hệ thống đang phát nhạc nền tại khu vực sảnh. Khi nhân viên sử dụng micro để thông báo, nhạc có thể tự động giảm hoặc tạm ngắt để giọng nói được nghe rõ hơn. Sau khi thông báo kết thúc, nhạc nền tiếp tục hoạt động.

Trường hợp có một tín hiệu ưu tiên cao hơn, chẳng hạn thông báo khẩn cấp, hệ thống có thể tạm dừng các nội dung đang phát để chuyển sang bản tin cần thiết.

Nhờ đó, các nguồn âm thanh không hoạt động lộn xộn mà được kiểm soát theo thứ tự đã cài đặt.

Vì sao hệ thống thông báo chung cư cần chia vùng?

Một chung cư có nhiều không gian khác nhau và không phải thông báo nào cũng cần phát tới tất cả cư dân. Vì vậy, phân vùng loa là một trong những phần quan trọng nhất của hệ thống.

Chẳng hạn, thông báo yêu cầu chủ xe di chuyển phương tiện tại tầng hầm B2 chỉ cần phát trong khu vực tầng hầm. Nếu hệ thống không chia vùng, bản tin này sẽ phát cả lên hành lang căn hộ và các khu vực khác, gây ảnh hưởng không cần thiết.

Ngược lại, nếu có lịch cắt điện hoặc bảo trì hệ thống nước, ban quản lý có thể lựa chọn toàn bộ các tầng căn hộ để phát cùng lúc.

Các vùng thường được chia theo vị trí thực tế như tầng hầm, sảnh, hành lang từng tầng, khu thương mại, khu vui chơi, sân ngoài trời hoặc khu kỹ thuật.

Với tòa nhà lớn, mỗi tầng có thể là một vùng riêng. Trong những công trình nhỏ hơn, nhiều tầng có thể được ghép chung thành một vùng để giảm số lượng thiết bị cần sử dụng.

Việc chia vùng hợp lý ngay từ đầu giúp hệ thống dễ vận hành và tránh phải thay đổi quá nhiều khi có nhu cầu mở rộng sau này.

Tín hiệu được đưa từ trung tâm đến từng vùng như thế nào?

Sau khi người vận hành chọn khu vực cần thông báo, tín hiệu sẽ được định tuyến tới đầu ra tương ứng.

Ví dụ, nếu chọn tầng 5, bộ điều khiển chỉ gửi tín hiệu tới tuyến loa của tầng 5. Nếu chọn tầng 5, tầng 6 và tầng 7 cùng lúc, cả ba khu vực sẽ nhận được nội dung giống nhau.

Khi cần phát toàn bộ chung cư, chức năng gọi toàn vùng sẽ đưa tín hiệu tới tất cả các tuyến loa đã được kết nối.

Quá trình này diễn ra gần như ngay lập tức nên người vận hành chỉ cần lựa chọn khu vực rồi nói vào micro. Phần điều khiển phía sau sẽ tự xử lý việc truyền tín hiệu tới đúng hệ thống loa.

Đây cũng là lý do tại sao số lượng vùng cần được xác định từ giai đoạn thiết kế. Nếu một tòa nhà cần quản lý riêng từng tầng nhưng lại chỉ lắp hệ thống có vài vùng, việc vận hành sau này sẽ bị hạn chế.

Amply làm nhiệm vụ gì trong hệ thống?

Tín hiệu âm thanh sau khi rời bộ điều khiển vẫn chưa đủ công suất để vận hành hàng chục hoặc hàng trăm loa trong tòa nhà. Amply được sử dụng để khuếch đại công suất trước khi tín hiệu được đưa ra hệ thống loa.

Khác với nhiều dàn âm thanh sân khấu sử dụng loa trở kháng thấp, hệ thống thông báo tòa nhà thường sử dụng đường loa 70V hoặc 100V.

Cách truyền này cho phép kết nối nhiều loa trên cùng một tuyến dây và thuận tiện hơn khi khoảng cách từ phòng điều khiển tới loa khá xa.

Mỗi loa thường có các mức công suất lựa chọn như 3W, 6W, 10W hoặc mức khác tùy model. Khi thiết kế, tổng công suất của các loa trên cùng tuyến sẽ được cộng lại để lựa chọn amply tương ứng.

Ví dụ, một tầng sử dụng 10 loa, mỗi loa đặt ở mức 6W thì tải loa của tầng đó vào khoảng 60W. Amply cần có công suất đáp ứng được mức tải này và thường nên có thêm phần dự phòng để hệ thống hoạt động ổn định.

Vì vậy, không nên chọn amply chỉ dựa trên số lượng loa mà phải tính cả mức công suất sử dụng thực tế của từng loa.

Loa trong chung cư được bố trí ra sao?

Loa là thiết bị cuối cùng chuyển tín hiệu điện trở lại thành âm thanh để người nghe tiếp nhận thông tin.

Tại hành lang hoặc sảnh có trần thạch cao, loa âm trần thường được sử dụng vì thiết kế gọn và có thể bố trí đều dọc theo không gian. Loa không cần công suất quá lớn nếu khoảng cách giữa các vị trí lắp đặt được tính toán hợp lý.

Ở tầng hầm hoặc khu vực có độ ồn cao, loa hộp hoặc loa nén có thể được sử dụng nhiều hơn. Các dòng loa này có khả năng hướng âm tốt và thường thích hợp với những không gian rộng, nhiều tiếng ồn từ phương tiện hoặc máy móc.

Khu vực ngoài trời cũng cần sử dụng loa có khả năng chịu môi trường tốt hơn, đặc biệt nếu thiết bị có thể tiếp xúc với độ ẩm, bụi hoặc nước mưa.

Điều quan trọng khi bố trí loa là đảm bảo nội dung thông báo được nghe rõ trên toàn khu vực. Nếu loa đặt quá xa nhau, một số vị trí có thể nghe nhỏ hoặc không rõ lời. Ngược lại, bố trí quá dày vừa tốn chi phí vừa có thể khiến âm lượng tại một số điểm quá lớn.

Do đó, việc chọn loại loa và khoảng cách lắp đặt cần dựa trên diện tích, chiều cao trần, độ ồn và đặc điểm thực tế của từng khu vực.

Nguyên lý hoạt động khi phát một thông báo thông thường

Có thể hình dung nguyên lý hoạt động qua một tình huống rất quen thuộc.

Ban quản lý cần thông báo tới cư dân tầng 8 về việc bảo trì hành lang. Nhân viên tại phòng điều hành chọn vùng tầng 8 rồi sử dụng micro.

Giọng nói đi từ micro tới bộ điều khiển trung tâm. Hệ thống xác định vùng đã lựa chọn và đưa tín hiệu sang amply. Amply khuếch đại tín hiệu lên mức cần thiết, sau đó truyền qua đường dây 100V tới các loa tại tầng 8.

Các loa ở tầng này sẽ phát nội dung thông báo, trong khi tầng 7, tầng 9 và những khu vực khác không bị ảnh hưởng.

Nếu ban quản lý muốn phát cùng nội dung tới nhiều tầng, chỉ cần chọn thêm các vùng tương ứng. Khi cần gửi thông tin đến toàn bộ cư dân, hệ thống có thể chuyển sang chế độ phát toàn vùng.

Toàn bộ quá trình có thể tóm gọn thành:

Nguồn âm thanh → xử lý → chọn vùng → khuếch đại → truyền tín hiệu → phát ra loa.

Hệ thống xử lý nhiều nguồn âm thanh cùng lúc thế nào?

Trong thực tế, chung cư có thể vừa phát nhạc nền, vừa có micro thông báo và đồng thời có tín hiệu cảnh báo. Nếu không đặt thứ tự ưu tiên, các nguồn tín hiệu này có thể chồng lên nhau khiến người nghe khó hiểu.

Vì vậy, các hệ thống chuyên dụng thường sử dụng cơ chế ưu tiên.

Nhạc nền thường được đặt ở mức thấp. Micro thông báo của ban quản lý có mức ưu tiên cao hơn. Khi micro được sử dụng, nhạc nền sẽ giảm hoặc tạm dừng.

Các tín hiệu cảnh báo hoặc micro khẩn cấp thường được đặt ở mức cao hơn nữa. Khi những tín hiệu này xuất hiện, các nội dung thông thường có thể bị ngắt để đảm bảo bản tin quan trọng được phát rõ ràng.

Cách thiết lập cụ thể sẽ phụ thuộc vào thiết kế của từng hệ thống, nhưng nguyên tắc chung vẫn là nội dung quan trọng hơn sẽ được quyền phát trước.

Hệ thống âm thanh thông báo có thể kết hợp báo cháy không?

Trong nhiều tòa nhà, hệ thống âm thanh không chỉ phục vụ thông báo hàng ngày mà còn có thể tham gia vào quá trình truyền thông tin khi xảy ra tình huống khẩn cấp.

Khi được thiết kế cho mục đích này, hệ thống có thể nhận tín hiệu điều khiển để phát các bản tin cảnh báo hoặc hướng dẫn thoát nạn đã cài đặt trước.

Ví dụ, khi có sự cố tại một khu vực, các bản tin thông thường hoặc nhạc nền có thể bị ngắt. Hệ thống chuyển sang nội dung có mức ưu tiên cao hơn và phát tới những khu vực đã được thiết lập.

Ở các công trình lớn, từng vùng còn có thể được kiểm soát riêng để hỗ trợ việc truyền thông tin theo từng khu vực thay vì phát đồng loạt.

Tuy nhiên, hệ thống sử dụng cho mục đích cảnh báo, hướng dẫn thoát nạn cần được thiết kế theo yêu cầu và tiêu chuẩn an toàn áp dụng cho công trình. Không nên lấy một hệ thống phát nhạc, thông báo thông thường rồi mặc định sử dụng cho chức năng này.

Hệ thống thông báo IP hoạt động như thế nào?

Ngoài hệ thống truyền thống sử dụng amply và đường loa 100V, một số chung cư hoặc khu phức hợp quy mô lớn còn sử dụng công nghệ âm thanh IP.

Thay vì toàn bộ tín hiệu âm thanh được truyền trực tiếp bằng dây analog từ trung tâm tới từng khu vực, dữ liệu có thể đi qua hệ thống mạng LAN.

Một sơ đồ đơn giản có thể hình dung:

Micro IP / Máy chủ → Mạng LAN → Thiết bị điều khiển khu vực → Amply → Loa

Ưu điểm của cách triển khai này là dễ quản lý nhiều khu vực cách xa nhau. Một hệ thống trung tâm có thể điều khiển nhiều tòa nhà hoặc nhiều khối trong cùng khu đô thị nếu hạ tầng mạng đáp ứng được yêu cầu.

Tuy vậy, hệ thống IP không đồng nghĩa với việc toàn bộ loa phải là loa mạng. Trong nhiều công trình, tín hiệu được truyền qua mạng đến từng khu vực, sau đó amply vẫn sử dụng đường 100V để cấp tín hiệu cho các loa thông thường.

Đây là kiểu kết hợp khá linh hoạt đối với các dự án có phạm vi rộng.

Cần chú ý gì khi thiết kế sơ đồ hệ thống?

Trước khi lựa chọn thiết bị, cần xác định rõ tòa nhà có bao nhiêu khu vực cần thông báo độc lập. Đây là yếu tố ảnh hưởng trực tiếp tới số vùng, số kênh amply và cách bố trí hệ thống điều khiển.

Tiếp theo là tính toán số lượng loa và công suất sử dụng ở từng khu vực. Tầng hầm có thể cần loại loa và mức âm lượng khác hành lang căn hộ, trong khi sảnh lại có yêu cầu khác khu vực ngoài trời.

Đường dây loa cũng cần được tính toán cẩn thận, đặc biệt với chung cư cao tầng. Việc bố trí tủ thiết bị, hướng đi cáp và cách phân chia từng tuyến ảnh hưởng trực tiếp tới quá trình thi công cũng như việc bảo trì sau này.

Ngoài nhu cầu hiện tại, nên tính đến khả năng mở rộng. Nếu tòa nhà dự kiến có thêm khu thương mại, khu tiện ích hoặc cần chia nhỏ thêm vùng, hệ thống nên có một mức dự phòng nhất định ngay từ đầu.

Quan trọng nhất là phải xác định hệ thống chỉ phục vụ nhạc nền và thông báo vận hành hay còn tham gia vào chức năng cảnh báo khẩn cấp. Hai nhu cầu này có thể yêu cầu cấu hình và tiêu chuẩn triển khai khác nhau.

Sơ đồ hệ thống âm thanh thông báo chung cư có thể thay đổi tùy quy mô công trình, nhưng nguyên lý chung vẫn là đưa tín hiệu từ nguồn phát tới bộ điều khiển, lựa chọn khu vực, khuếch đại công suất rồi truyền tới hệ thống loa.

Một hệ thống được thiết kế tốt cần đảm bảo người vận hành dễ sử dụng, loa phủ âm hợp lý, từng khu vực có thể quản lý độc lập và các nguồn tín hiệu được sắp xếp đúng mức ưu tiên.

Đối với các chung cư nhiều tầng, việc khảo sát mặt bằng và xây dựng sơ đồ trước khi chọn thiết bị sẽ giúp hạn chế tình trạng thiếu vùng, thiếu công suất hoặc phải thay đổi hệ thống sau khi đã thi công. Lạc Việt Audio nhận tư vấn, thiết kế và lắp đặt hệ thống âm thanh thông báo cho chung cư, tòa nhà trên toàn quốc. Liên hệ 0982 655 355 để được tư vấn cấu hình theo thực tế công trình.
