Giắc nối XLR (Cannon) là gì

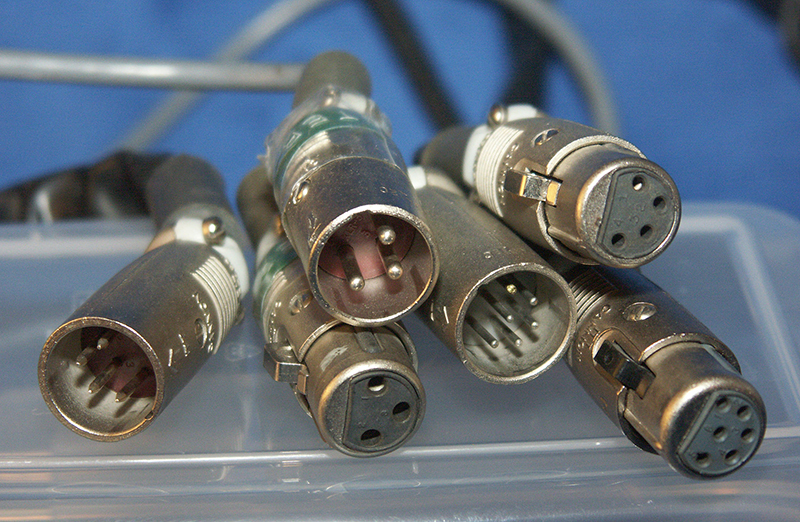

Đầu nối XLR là loại đầu nối điện thường dùng trong các hệ thống âm thanh, video, ánh sáng sân khấu chuyên nghiệp. Các đầu nối có hình tròn và có từ ba đến bảy chân. Đạt tiêu chuẩn quốc tế IEC 61076-2-103. Đầu nối XLR được phát minh bởi James H. Cannon. Chính vì thế tên thông dụng được gọi là phích cắm cannon.





Hiện tại chúng ta thường sử dụng chuẩn đầu nối XLR 3pin và trong bài viết này cũng hướng dẫn đấu nối cho mẫu này. Ưu điểm của dòng giắc XLR đó là khả năng chịu tải cao, có thể cấp nguồn phantom 48V cho các thiết bị điện động. Có độ bền cao hơn, truyền tín hiệu tốt hơn so với chuẩn kết nối RCA, giắc Audio 6.3,…



Hướng dẫn đấu giắc XLR Cannon 3 Chân

Đầu tiên chúng cùng nhìn sơ đồ như hình thì có thể thấy qua được cách đấu giắc XLR cannon như thế nào. Nhưng để làm được gọn đẹp thì các bác hãy tham khảo các bước cụ thể dưới. Với kinh nghiệm nhiều lần đấu nối giắc canon.

Chuẩn bị công cụ đấu giắc XLR Cannon 3 chân

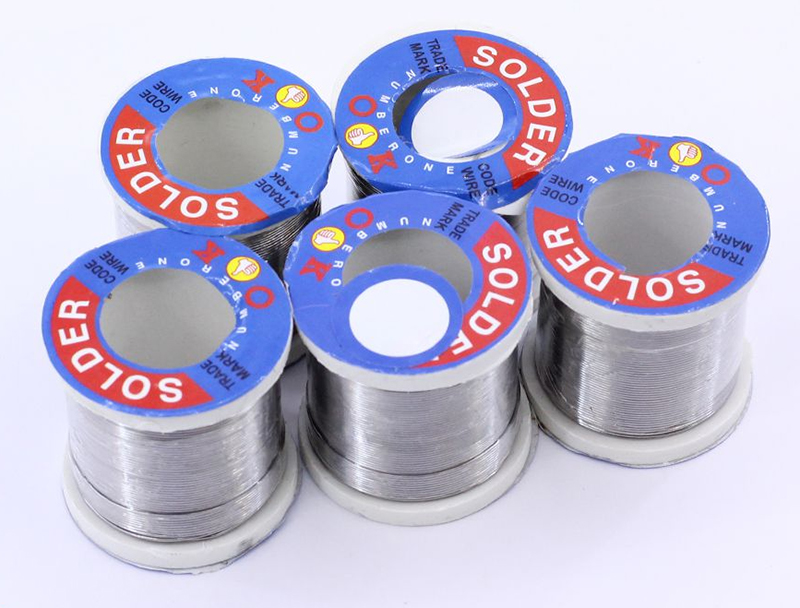

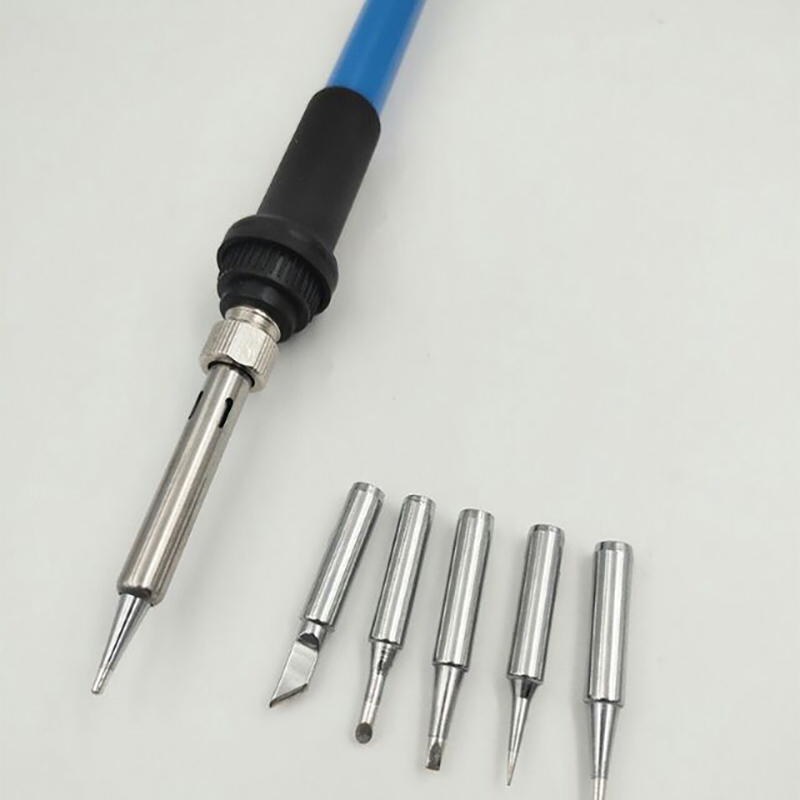

Chuẩn bị dụng cụ bao gồm: Kéo cắt dây điện, máy hàn thiếc, và cuộn thiếc hàn.

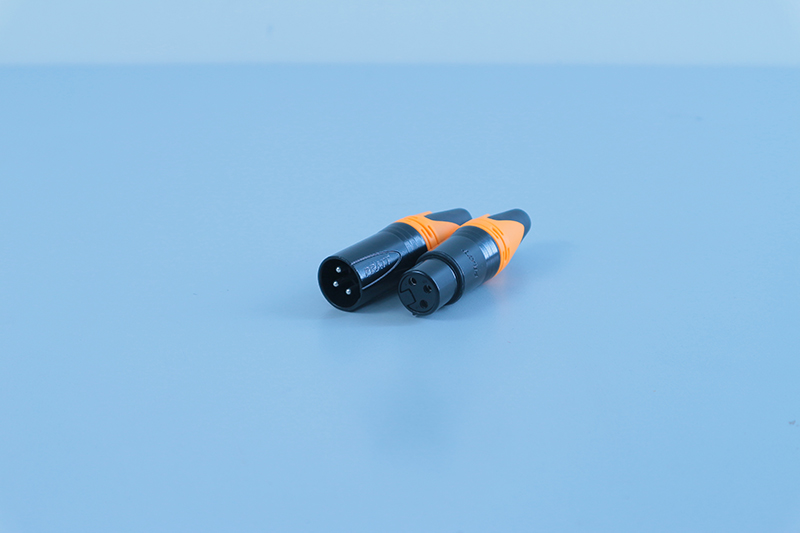

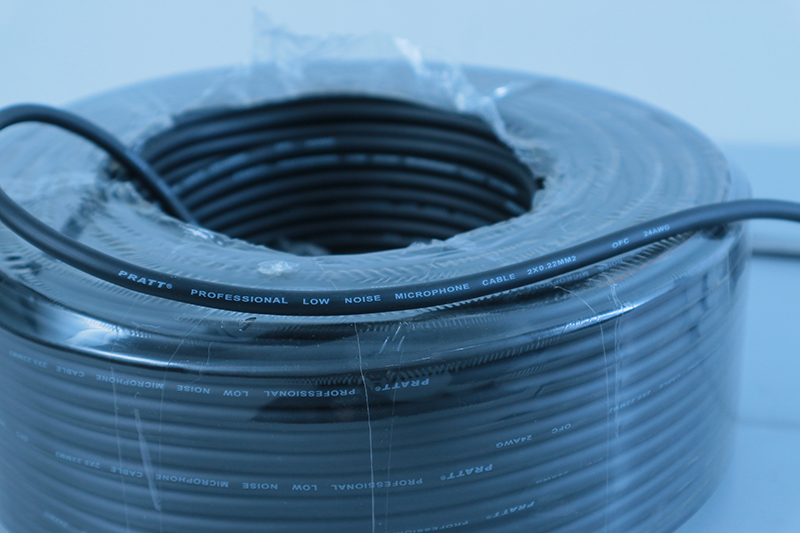

Tiếp theo không thể thiếu các nguyên liệu là đầu giắc XLR Cannon cùng với cáp tín hiệu 3 lõi (Microphone Cable). Hiện tại các linh kiện này quý vị có thể xem tại phukienloa.com



Bước đầu tiên. Đó là chúng ta sẽ cắt đoạn dây cáp tín hiệu từ cuộn dây ra. Thường chúng ta chỉ hàn dây trong trường hợp khoảng cách giữa các thiết bị xa hơn 10m.

Tiếp theo chúng ta sẽ tháo bộ giắc Cannon ra,  sau đó luồn dây vào nắp đậy và khung kẹp. Các bác nên luồn dây trước khi đấu dây sẽ dễ luồn hơn.

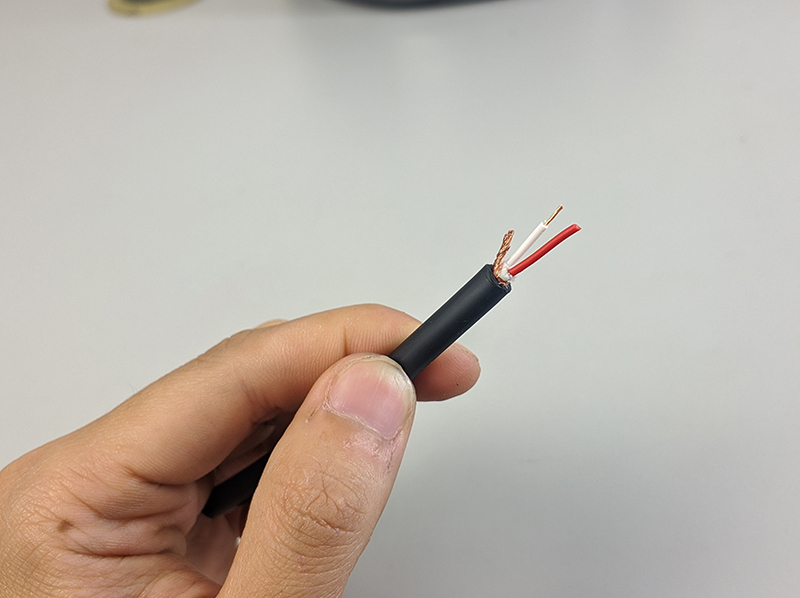

Sau khi luồn dây, chúng ta tước vỏ đầu dây khoảng 2-3cm để lộ lõi bên trong gồm có 3 dây: đỏ, đen, và một dây kim loại trần màu vàng/trắng tùy loại dây. Tách tiếp dây đỏ và đen để lộ lõi ra khoảng 3mm.

Tiếp theo chúng ta hàn đầu đực hay cái trước đều được miễn là đúng theo sơ đồ.

Đặt cố định đầu lõi giắc XLR như hình. Sau đó xỏ từng dây tín hiệu vào lỗ và hàn theo sơ đồ ban đầu. Nếu phần đầu kim loại bị lộ quá nhiều thì dễ bị chạm dây. Và đầu lõi XLR mà không cố định chắc thì sẽ dễ chuyển động khi hàn.

Sau khi hàn xong thì chúng ta sẽ xoáy nắp đậy vào. Kẹp bên trong sẽ tự siết vào vỏ dây để tăng tính chắc chắn. Nếu các bác cắt dây quá dài thì kẹp sẽ không siết được vào vỏ bọc, đồng thời cũng để lộ lõi bên trong.

Tiếp tục với đầu còn lại cũng làm tương tự như thế. Như vậy chúng ta đã có một sợi cáp XLR cannon 3pin kéo dài để sử dụng.

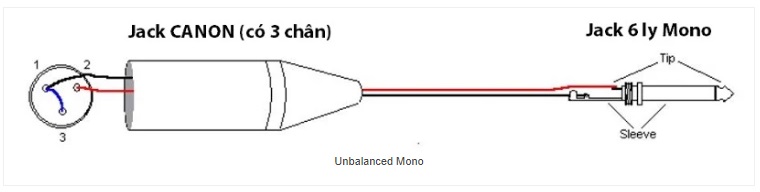

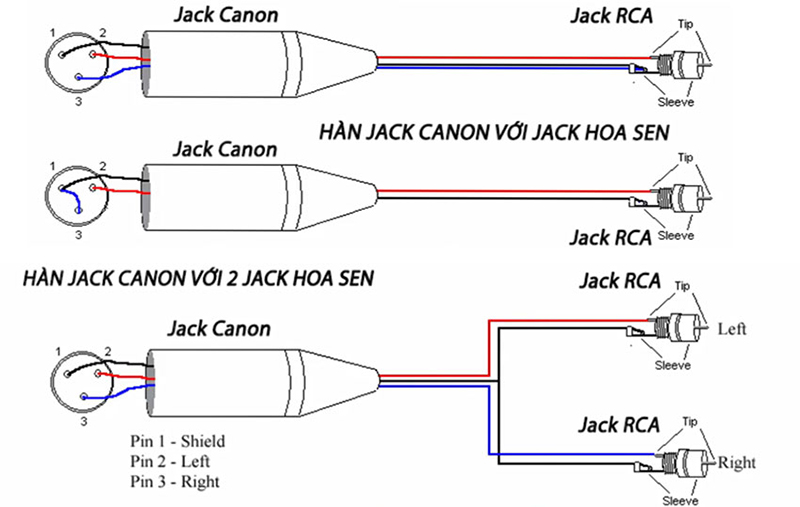

Ngoài ra các bác muốn đấu nối một đầu cannon XLR với các giắc 6 ly (6.3mm), giắc điện thoại (3.5mm), Giắc bông sen RCA thì tham khảo các hình phía dưới.





Lời kết hướng dẫn đấu giắc XLR Cannon 3 Chân

Vừa rồi là bài viết hướng dẫn chi tiết và mẹo để các bác có thể đấu giắc XLR Cannon 3 Chân một cách nhanh gọn và an toàn nhất. Hi vọng có thể giúp ích được mọi người mới làm quen với dòng phụ kiện này.

Sợi cáp XLR cannon này có thể sử dụng cho các hệ thống micro không dây kéo dài. Hệ thống điều khiển đèn DMX, tín hiệu cho loa sub điện,…
