Hướng dẫn đấu giắc loa Speakon chuẩn bài nhất

Hiện nay càng nhiều mẫu loa mới đều sử dụng cổng kết nối dây loa Speakon bởi nhiều ưu điểm và sự tiện lợi của nó đem lại. Thường những mẫu giắc này không đi kèm dây mà chúng ta bắt buộc phải tự đấu với dây loa. Kĩ thuật đấu dây loa Speakon khá đơn giản. Nhưng nếu chúng ta không cẩn thận dây sẽ dễ bị tuột thậm chí nặng hơn còn chập cháy dây. Vì thế bài viết hôm nay sẽ hướng dẫn đấu giắc loa Speakon một cách chi tiêt và chính xác nhất.

 Giắc loa speakon là gì

Giắc loa speakon hay Speakon Connector (Như hình). Là chuẩn kết nối điện thường sử dụng trong các hệ thống âm thanh. Với những dòng loa công suất lớn từ vài trăm Wat trở lên. Điển hình là các dòng loa karaoke, loa sân khấu, array,… KT thường sẽ đấu giắc loa Speakon kết nối với các dòng Âm ly, cục đẩy công suất lớn. Đôi khi còn được sử dụng trong các đèn beam, đèn sân khấu để nối nguồn điện.

Ngoài ra các bác ở Việt Nam từ những ngày đầu hay gọi là giắc Neutrik. Đây là hãng đầu tiên sản xuất dòng phụ kiện âm thanh này. Chính vì thế cái tên Neutrik được sử đụng khá phố biến đến hiện nay.





Ưu điểm của giắc loa Speakon

Giắc loa Speakon có rất nhiều ưu điểm so với kiểu kết nối chay truyền thống. Đặc biệt phù hợp với các hệ thống âm thanh chuyên nghiệp. Khi trên sân khấu có hàng chục hàng trăm loa được sử dụng.

Ưu điểm thứ nhất đó chính là khả năng truyền tải công suất điện cao (30A RMS). Được sử dụng là kết nối nguồn điện trong rất nhiều thiết bị như dòng đèn beam sân khấu. Nhờ đó chỉ cần đảm bảo dây tín hiệu chất lượng tốt. Chúng ta hoàn toàn có thể sử dụng đấu giắc loa speakon cho những dòng loa tải tới hàng ngàn Watt

Điểm thứ hai đó chính là tính tiện dụng, nhanh gọn, chắc chắn của giắc loa Speakon. Sau khi đã đấu giắc Speakon, chúng ta hoàn toàn có thể cắm, rút khỏi loa một cách nhanh chóng tiện lợi. Thậm chí quen tay có thể cắm mà không cần nhìn trực tiếp vào loa. Khi sử dụng với hệ thống nhạc sống nhiều loa. Việc tháo lắp thiết bị, loa cũng dễ dàng hơn rất nhiều.

Điểm thứ ba, Giắc speakon cũng như dạng kết nối này hỗ trợ tới 4 đường tín hiệu cho mỗi loa (tất nhiên phải sử dụng dây tín hiệu 4 lõi). Do đó với mẫu amlifer phù hợp sẽ cho phép truyền tải hai đường tín hiệu tiếng song song (trầm/trung-cao). Từ đó loa sẽ hoạt động tốt nhất.

Điểm cuối cùng mà em đánh giá là quan trọng nhất. Đó chính là tính an toàn cao hơn nhiều so với các kết nối truyền thống. Chúng ta sẽ không chạm trực tiếp vào phần tiếp nối tín hiệu, tránh việc bị giật điện cũng như việc chập mạch. Kể cả đang sử dụng loa. Việc rút ra cắm vào cũng không ảnh hưởng đến thiết bị. Giắc Speakon cũng chốt rất chắc, rất là khó để có thể bị tuột



Cách đấu giắc Speakon với dây tín hiệu.

Hiện nay trên thị trường có nhiều hãng cung cấp giắc Speakon khác nhau. Mẫu mã, chất lượng đa dạng nhưng cơ bản cách đấu nối là tương tự nhau. Như đã nhắc tới ở phần II, giắc speakon có thể hỗ trợ tới 4 đầu (1+ 1-, 2+ 2-) chính vì thế chúng ta sẽ chia ra làm hai trường hợp khách nhau

Cách đấu giắc Speakon với dây hai lõi

Đây là cách phổ biến thường được sử dụng nhất hiện nay. Đến 90% các dàn karaoke, sân khấu, linearray đều kết nối theo kiểu này.

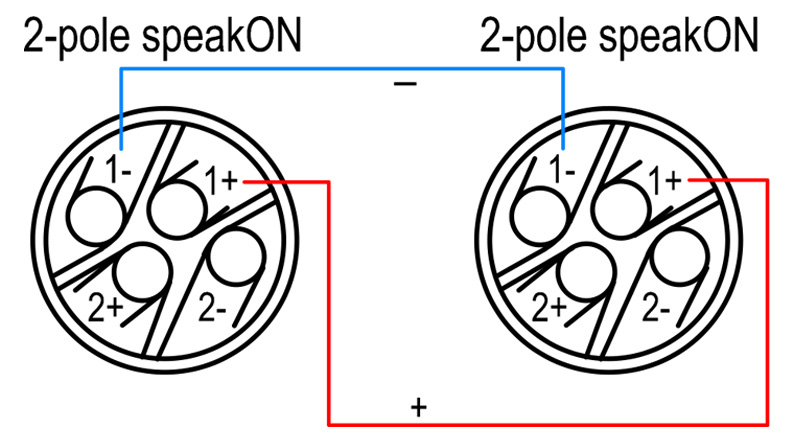

Đầu tiên nhìn vào hình bên dưới chúng ta có thể thấy mô phỏng sơ đồ của một giắc Speakon gồm 4 đường tín hiệu 1+,1-,2+,2-. Nhưng ở trường hợp này chúng ta chỉ sử dụng các đường 1+,1- để đấu dây loa vì chúng ta chỉ sử dụng dây tín hiệu 2 lõi. Cũng như âm ly của chúng ta chỉ hỗ trợ đến vậy. Nguyên tắc rất đơn giản Dây tín hiệu tối màu sẽ đấu vào cổng 1-, dây sáng màu đấu cổng +1.

Lưu ý: Tất nhiên nhiều dòng loa, âm ly đấu vào đường 1 hay 2 đều sử dụng được. Hoặc cho dây màu nào vào cổng nào cũng được miễn là không đấu chung hai dây với nhau hoặc loạn âm dương. Nhưng với các bác mới mày mò hoặc trường hợp nhiều người cùng đấu nhiều dây thì cần có quy tắc cụ thể để tránh nhầm dây.

Nói sơ sơ các bác có lẽ đã hiểu phải không ạ. Như em hồi đầu cũng chỉ được dạy như thế. Nhưng những lần đầu đấu giắc hay bị lỏng dây, thừa lõi hoặc bị rớt ốc vít, tuột cả bộ kẹp dây (mà cái ốc vít này nhỏ tí rất khó lắp vào). Chính vì thế các bước phía sau là đúc rút từ kinh nghiệm đấu đến cả nghìn giắc loa trong nhiều năm

Bước 1 chuẩn bị: Các bác phải chuẩn bị 2 món đồ không thể thiếu. Đó chính là một cây kéo tốt (Loại kéo chuyên cắt dây điện). Thứ hai đó chính là một chiếc tuốc nơ vít 4 cạnh loại nhỏ càng tốt.

Bước 2 là chúng ta cắt dây loa từ cuộn dây với chiều dài đúng với mong muốn yêu cầu.

Bước 3: Tước vỏ và lớp chống nhiễu bên ngoài. Để lộ 2 dây lõi bên trong khoảng 3cm. Nếu các bác mới làm thì có thể tước thêm rồi sau đó cắt bỏ sau. Tiếp theo là tước phần bọc dây lõi để lộ ra phần dây kim loại để chừa khoảng 3mm.

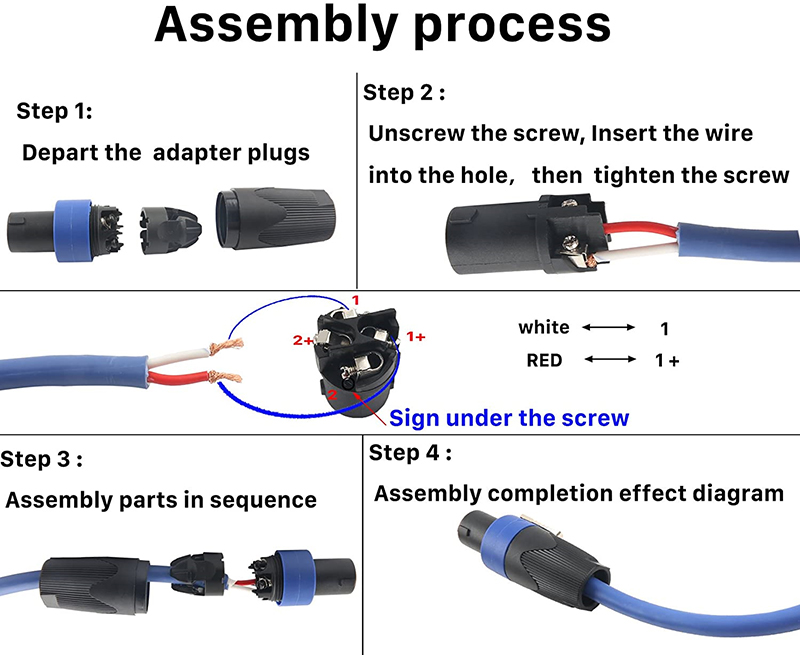

Bước 4: Tháo giắc Speakon ra bằng cách cầm hai đầu và xoay nắp sau ngược chiều kim đồng hồ. Rút lõi bên trong ra (như hình) Sau đó luồn dây qua nắp sau và kẹp dây trắng.

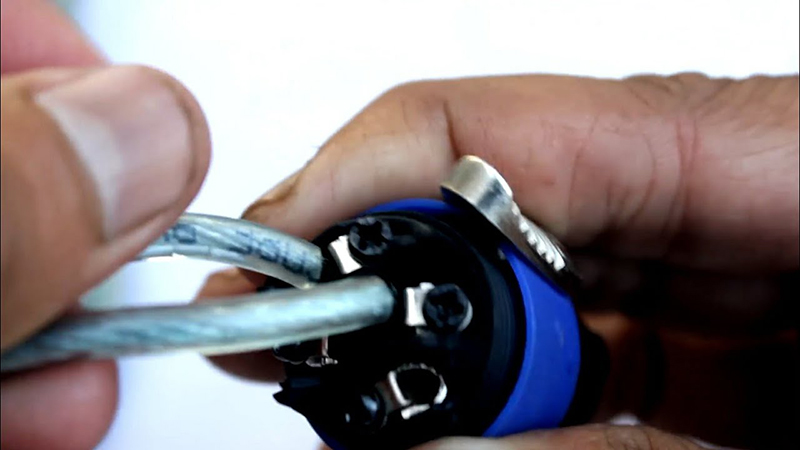

Bước 5: Các bác đút đầu dây xanh vào cổng -1 và dây nâu vào cổng +1 trên lõi giắc và giữ cố định bằng 1 tay. Sau đó siết ốc vào là được. Chỉ cần để dây kim loại tiếp xúc sát bên trong và kẹp gim chặt vỏ nhựa bên ngoài

Lưu ý: Nếu để phần lõi đồng dài quá thì giắc sẽ ko kẹp được vào phần nhựa bọc bên ngoài và dễ tuột. Hoặc trong quá trình sử dụng hai dây dễ chạm vào nhau. Và nhớ không cần phải xoay ốc kẹp ra vì nó khá nông và dễ rơi ra cả cụm và tất nhiên hậu quả là em đã loay hoay mất 5p mới lắp vào được.

Bước 6: Sau khi đã siết dây tín hiệu, thì chúng ta đút lõi lại đai giắc. Đút đúng rãnh thì lõi sẽ đi hết ra phía trước. Sau đó Thì chúng ta sẽ xoáy nắp đậy lại. Đến đây em cam đoan sẽ có rất nhiều bác chưa luồn nắp và kẹp dây và lại mất công tháo dây ra. Khi xoay nắp vào theo chiều kim đồng hồ kẹp dây sẽ siết chặt vào dây và ghim cho dây khỏi tuột. Chính vì thế không được tước vỏ ngoài cùng quá nhiều.

Bước 7: lặp lại các bước 3,4,5,6 với đầu dây còn lại thôi. Sau đó thì tất nhiên là cắm vào loa và âm ly để sử dụng.

Cách đấu giắc Speakon với dây 4 lõi

Ngoài giắc Speakon hỗ trợ 4 đường như bình thường thì còn có dòng hỗ trợ tới 8 đường tín hiệu ít được sử dụng hơn rất nhiều (Có thể nói thực tế nhiều năm như vậy em chỉ được thấy đúng một lần ở triển lãm). Chính vì thế bài viết này chỉ đề cập cách đấu 2 lõi và 4 lõi.

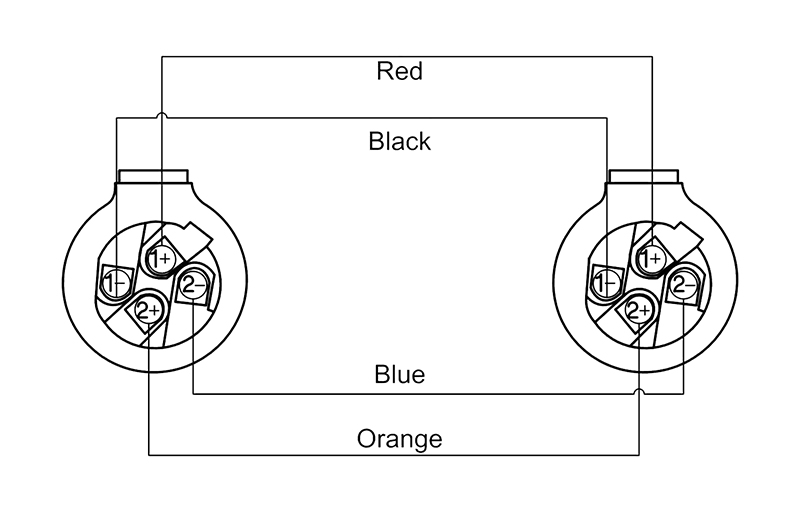

Để đấu giắc loa Speakon với dây 4 lõi hoặc 4 dây thì chúng ta áp dụng tương tự với cách ở trên. Chẳng qua tăng từ 2 dây lên 4 dây. Và các bác để ý đoạn cắt không thừa nhiều vì nó sẽ khá chật và khó xoáy nắp vào hơn

Kết luận

Vừa rồi phukienloa.com đã hướng dẫn quý vị cách đấu giắc loa Speakon cụ thể và chính xác nhất tính đến thời điểm 2022. Hi vọng với hướng dẫn vừa rồi có thể giú đỡ quý vị trong quá trình lắp đặt và sử dụng dàn âm thanh nhà mình. Nếu quý vị cần phụ kiện âm thanh, loa thì có thể tìm tại đây.
